Panne fibre urgente en milieu ferroviaire : un seul test OTDR, localisation précise, re-fusion et résolution en moins de 2 heures

En milieu ferroviaire, une panne réseau n'est jamais anodine. Imprimantes, téléphones IP, points d'accès Wi-Fi et affichages d'information voyageurs hors service simultanément — chaque minute compte. Voici comment une documentation complète et un seul test OTDR ont permis de localiser et résoudre la panne en moins de deux heures.

🚨 La panne — impact immédiat

Le switch d'accès (SA) concerné tombe hors service. Les équipements rattachés sont immédiatement impactés : imprimantes, access points Wi-Fi, téléphones IP et écrans d'affichage d'information — tout ce qui dépend de ce SA est coupé. Sur un site ferroviaire en exploitation, ce type de panne déclenche une intervention urgente.

📋 La clé du diagnostic rapide : la documentation

Ce qui fait la différence entre une panne résolue en 2 heures et une panne qui dure une journée, c'est souvent la qualité de la documentation disponible. Sur ce site, nous disposons de l'architecture réseau complète, des plans fibre détaillés et surtout des plans d'emplacement exact des équipements fibre — boîtiers de fusion, ODF, chemins de câblage.

Grâce à cette documentation, nous savons exactement où chercher avant même de lancer le premier test. L'OTDR va confirmer — et surtout donner la distance précise du défaut, que nous croisons immédiatement avec les plans du site.

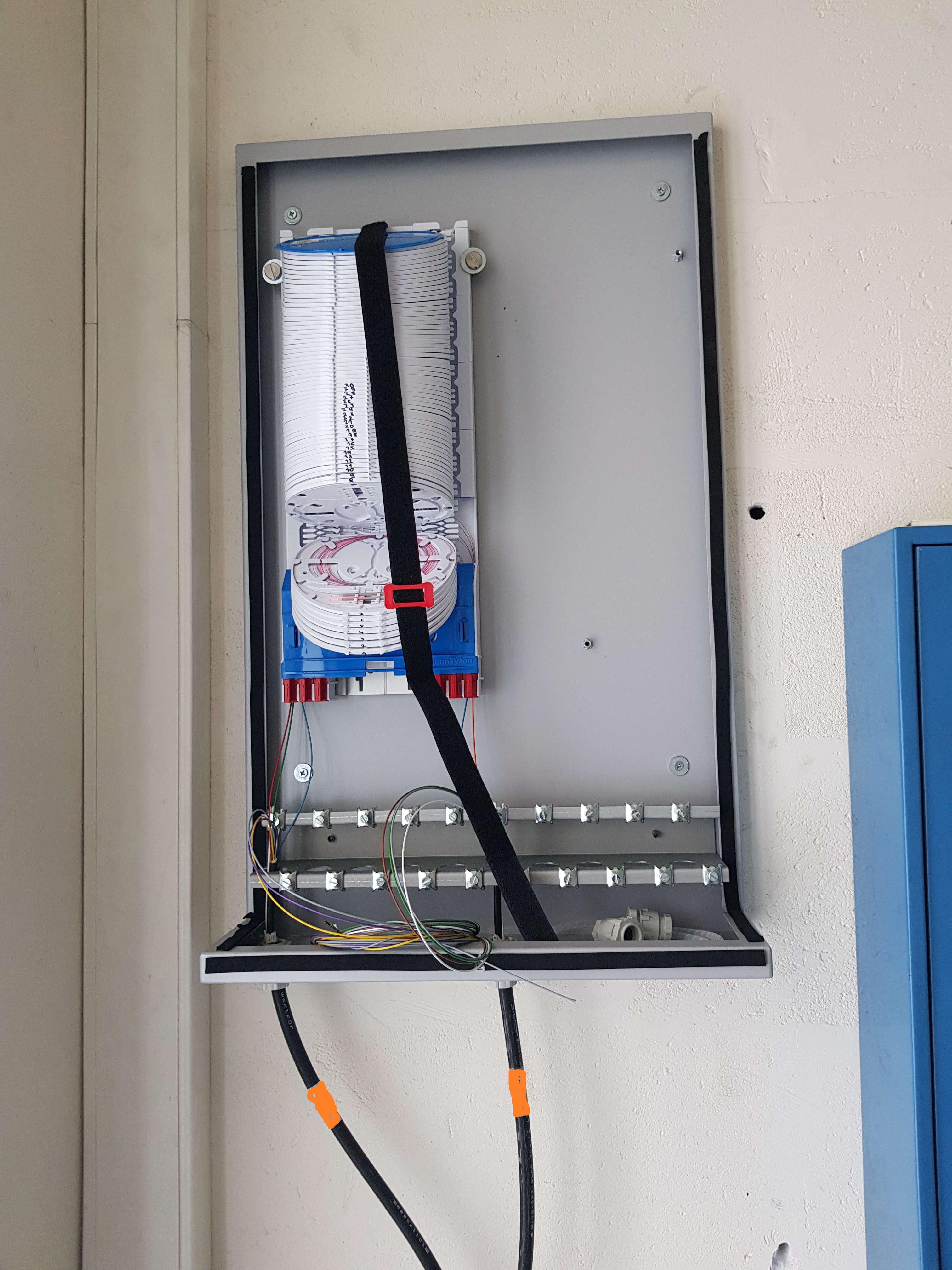

🔬 Boîtier de fusion — plateau d'épissures

Boîtier de fusion fibre avec plateau d'épissures singlemode. C'est à ce niveau que le défaut a été localisé grâce au croisement entre la mesure OTDR et les plans du site.

🔬 Un seul test OTDR — défaut localisé

Nous lançons un test OTDR depuis l'ODF. Le réflectogramme révèle immédiatement une réflexion anormale à une distance précise sur le lien concerné. Cette distance, croisée avec les plans fibre du site, nous pointe directement vers l'emplacement exact du problème — un boîtier de fusion à un endroit précis du cheminement câble.

Pas de recherche à l'aveugle, pas de tests successifs. Un seul test, une seule localisation, déplacement direct. C'est l'avantage d'une infrastructure bien documentée combinée à un outil de mesure précis.

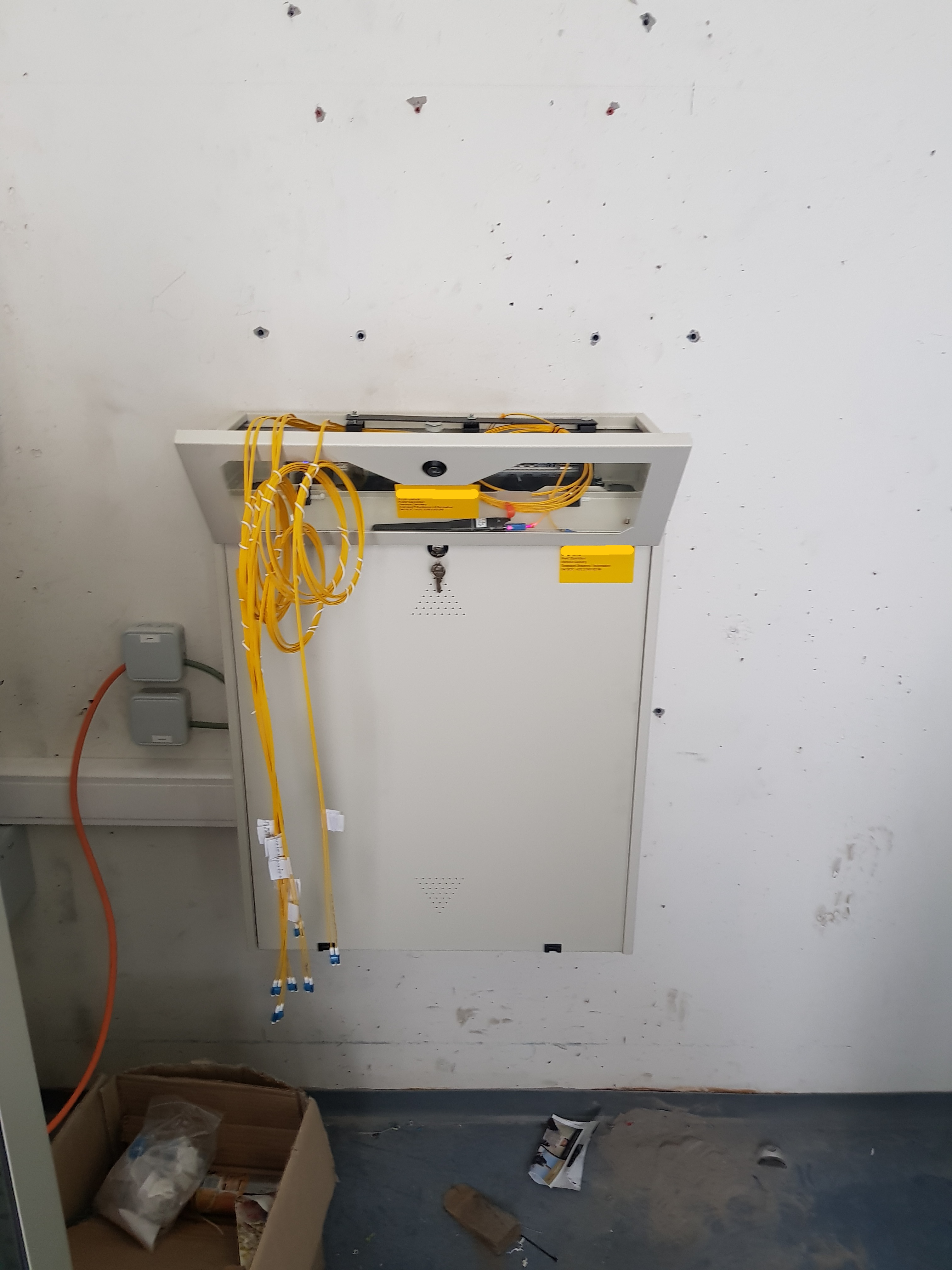

🔧 ODF mural — patch cords OS2 en place

ODF mural avec patch cords singlemode jaunes (OS2) pendant l'intervention. Les connecteurs LC bleus sont visibles en bas de l'armoire, prêts à être brassés après re-fusion.

🔧 La re-fusion — résolution du défaut

Une fois sur place, le constat est sans appel : une épissure défectueuse dans le boîtier de fusion. La fibre doit être re-fusionnée — l'épissure existante est retirée, les fibres sont préparées (dénudage, nettoyage, clivage) et une nouvelle épissure est réalisée à la soudeuse à arc électrique.

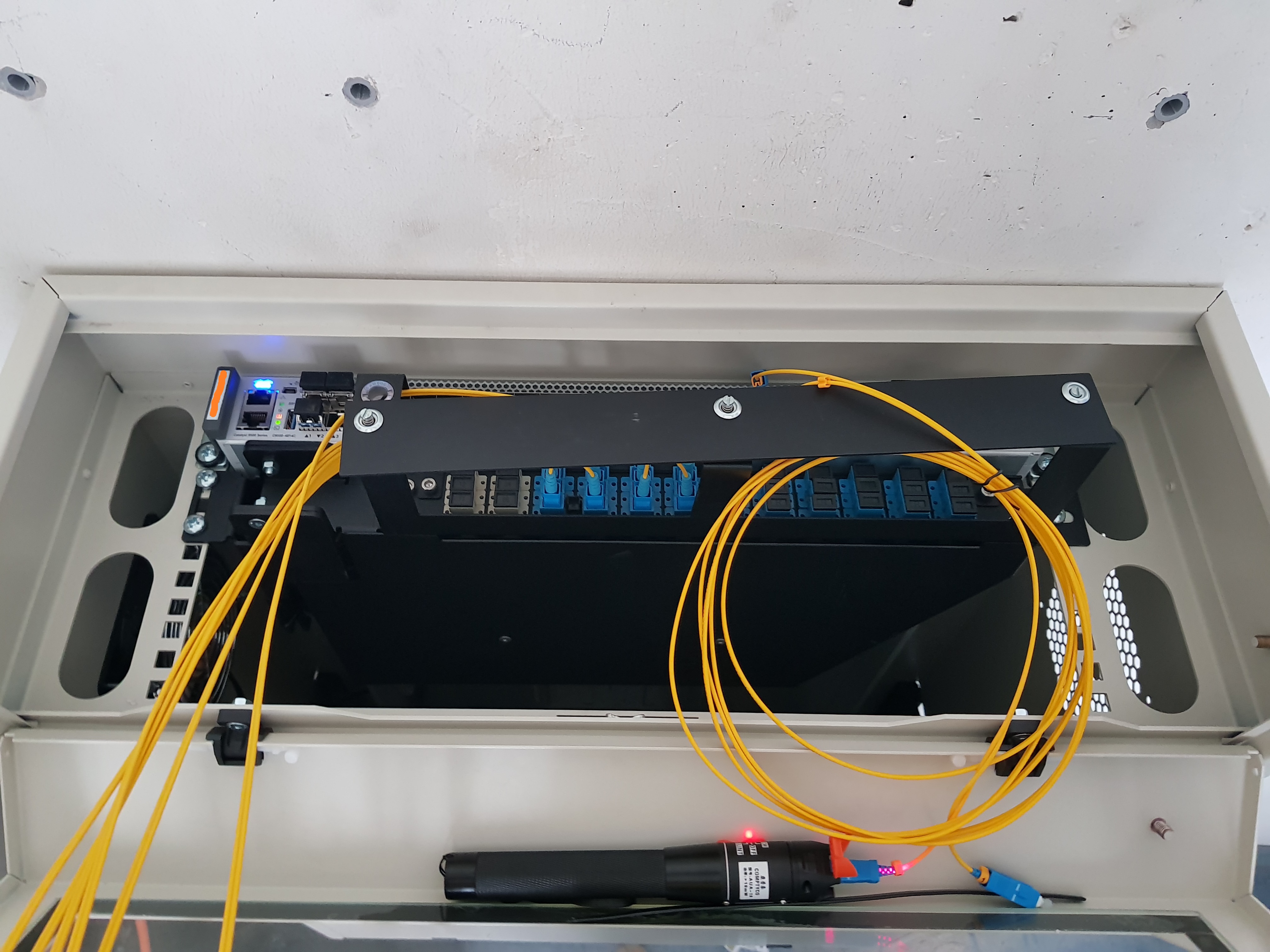

✅ Test visuel après re-fusion — fault indicator validé

Validation après re-fusion : le fault indicator (laser visible rouge) confirme la continuité du lien. Le switch embarqué dans l'ODF est opérationnel — LED bleue active.

Après re-fusion, la validation suit le protocole habituel : test visuel au fault indicator pour confirmer la continuité, puis mesure OTDR de contrôle pour vérifier que la nouvelle épissure est dans les normes d'atténuation (≤ 0,1 dB pour une épissure par fusion). Résultat conforme — le lien est rétabli.

💡 Ce qu'il faut retenir

• Une documentation infrastructure à jour (plans fibre, emplacements équipements) est le meilleur investissement pour réduire les temps d'intervention.
• L'OTDR combiné aux plans du site permet de localiser un défaut fibre sans recherche à l'aveugle — gain de temps considérable en urgence.
• Une épissure par fusion défectueuse peut apparaître progressivement ou brutalement — c'est pourquoi un test OTDR périodique est recommandé sur les infrastructures critiques.
• En milieu ferroviaire, chaque minute de panne a un coût opérationnel — la rapidité du diagnostic est aussi importante que la qualité de la réparation.
• La re-fusion fibre est une intervention définitive — une épissure correctement réalisée a une durée de vie équivalente au câble lui-même.
